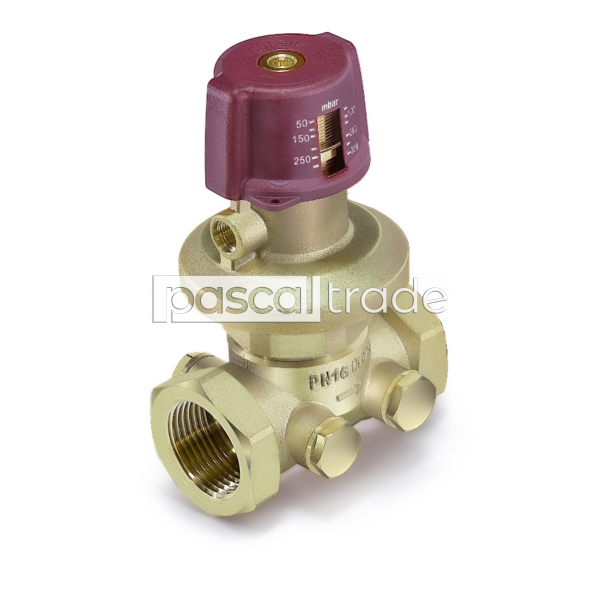

Регулятор дифференциального давления

Регулятор дифференциального давления используется для поддержания стабильного давления в системе путем регулирования разницы давления между двумя точками. Он обеспечивает точный контроль давления в трубопроводах, фильтрах, насосных станциях и других системах, где важна поддержка оптимальных рабочих параметров. Такой регулятор автоматически изменяет поток жидкости или газа, чтобы обеспечить нужную разницу давления, что помогает защитить оборудование от повреждений и поддерживать его эффективную работу.

-Точный контроль давления: позволяет точно регулировать разницу давления между двумя точками, обеспечивая стабильную работу системы.

-Автоматическое регулирование: не требует вмешательства оператора, что снижает потребность в постоянном мониторинге.

-Защита оборудования: предотвращает перепады давления, которые могут привести к повреждениям трубопроводов и насосов.

-Энергоэффективность: улучшает работу системы, снижая потери энергии и повышая эффективность.

-Широкий диапазон применения: используется в системах отопления, водоснабжения, кондиционирования воздуха и других инженерных сетях.

Технические характеристики

Рабочая среда — вода, гликолевые растворы.
Максимальный процент гликоля — 50%.
Номинальное давление — 16 бар.
Рабочее давление
16 бар (Ду15-Ду20-Ду25)
10 бар (Ду32-Ду40)
Диапазон температур рабочей среды -10°С-100°С
Максимальное дифференциальное давление на мембране :
(Ду15-Ду20-Ду25) 6 бар.
(Ду32-Ду40) 2.5 бар.
Диапазон настройки, Точность 50+300 мбар 15%

Технические характеристики

Регулятор перепада давления имеет достаточной несложное устройство, корпус из металла, мембранную коробку, механизм регулировки клапана и сам клапан. Основной рабочей зоной является мембранная коробка, на которую с двух сторон взаимодействуют импульсы давления рабочей среды. С помощью регулировочного механизма, обычно это шток на подпружиненном блоке, фиксируется необходимое значение перепада.

ZSB.704 Разработаны специально для поддержания постоянного перепада давлений на который они настраиваются в процессе наладки системы. Импульс "положительного" давления от подающего трубопровода системы передается по импульсной трубке, присоединяемой к штуцеру (3), в пространство над мембраной (5). Импульс "отрицательного" давления передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапана (8). Разность этих двух давлений уравновешивается рабочей пружиной регулятора (4). Регулятор настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя (2), сжимающего пружину. Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает.
