Клапан предварительной настройки

Клапан предварительной настройки серии 705 может использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий. Клапан оснащен системой измерения расхода с регулируемым отверстием. Он позволяет выполнять точную балансировку расхода теплоносителя, подаваемого на терминалы системы. с его помощью можно перекрыть поток перемещаемой по трубопроводу среды, сбалансировать гидравлику трубопроводной сети путем изменения пропускной способности клапана за счет ограничения степени его открытия и присоединить импульсную трубку от регуляторов .Благодаря возможности точной настройки, клапан обеспечивает эффективное использование ресурсов, снижение потерь энергии и оптимизацию работы системы. Высококачественные материалы обеспечивают надежность и долгий срок службы, снижая необходимость частого технического обслуживания. ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО Клапан предварительной настройки создается в виде классического запорного вентиля с некоторыми особенностями. Он имеет цельнометаллический корпус, изготовленный из латуни. Внутри него располагается затвор-золотник, регулирующий размеры проходного сечения. Управление золотником осуществляется через шток, который располагается прямо. Ходовая пара вентиля управления состоит из шпинделя, соединенного с зафиксированной на внутренней стенке клапана резьбовой гайкой.

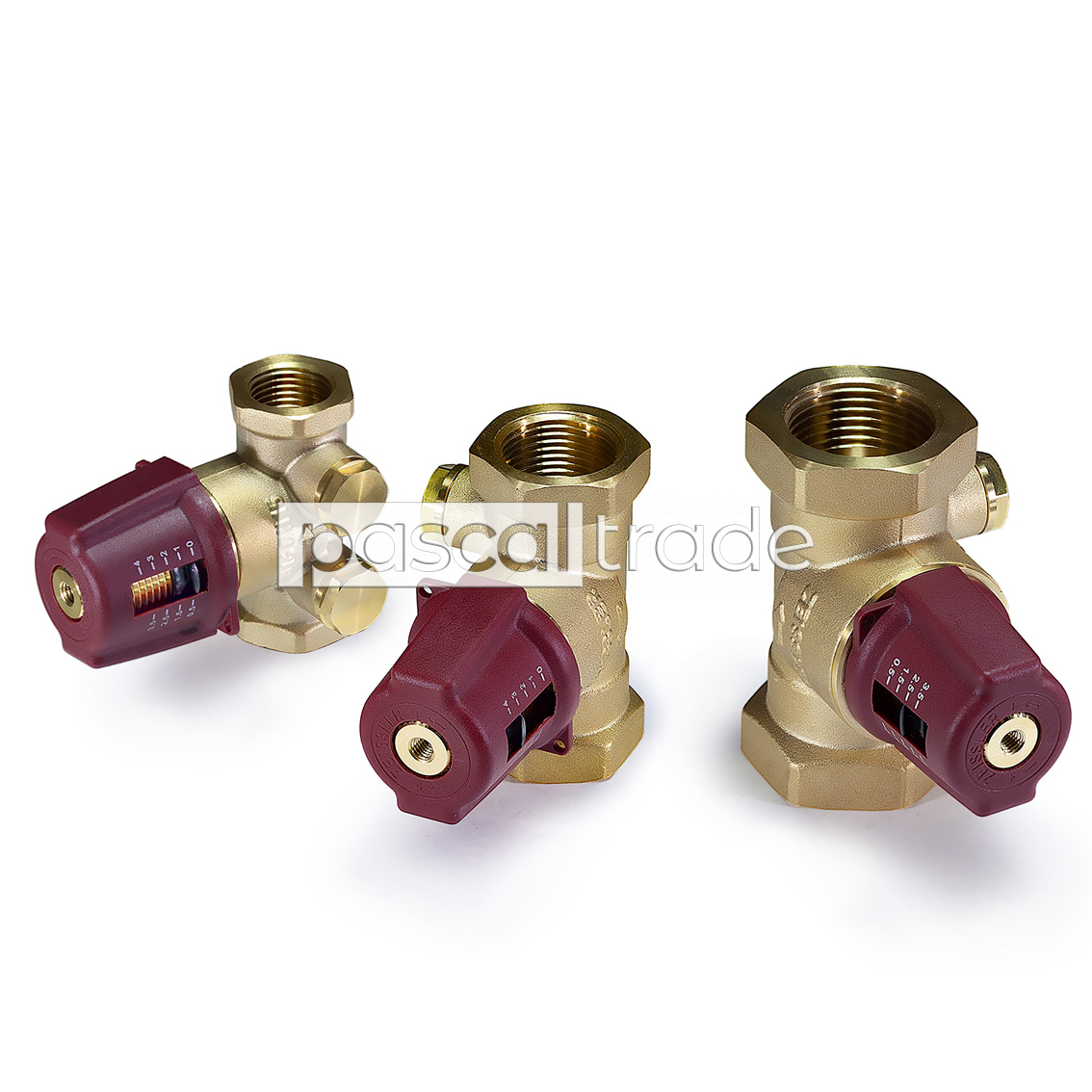

-Клапан серии ZSB.705 оснащен системой измерения расхода с регулируемым отверстием.

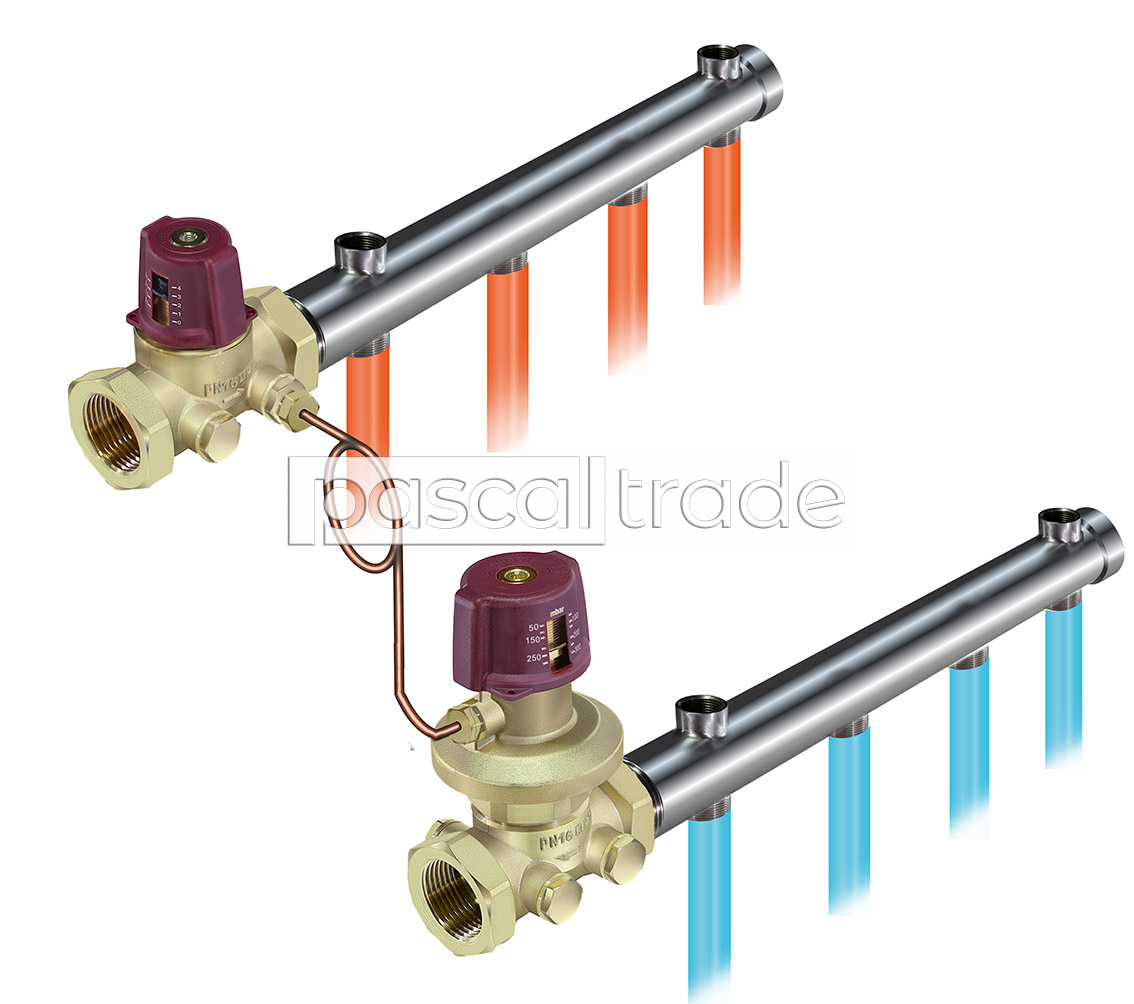

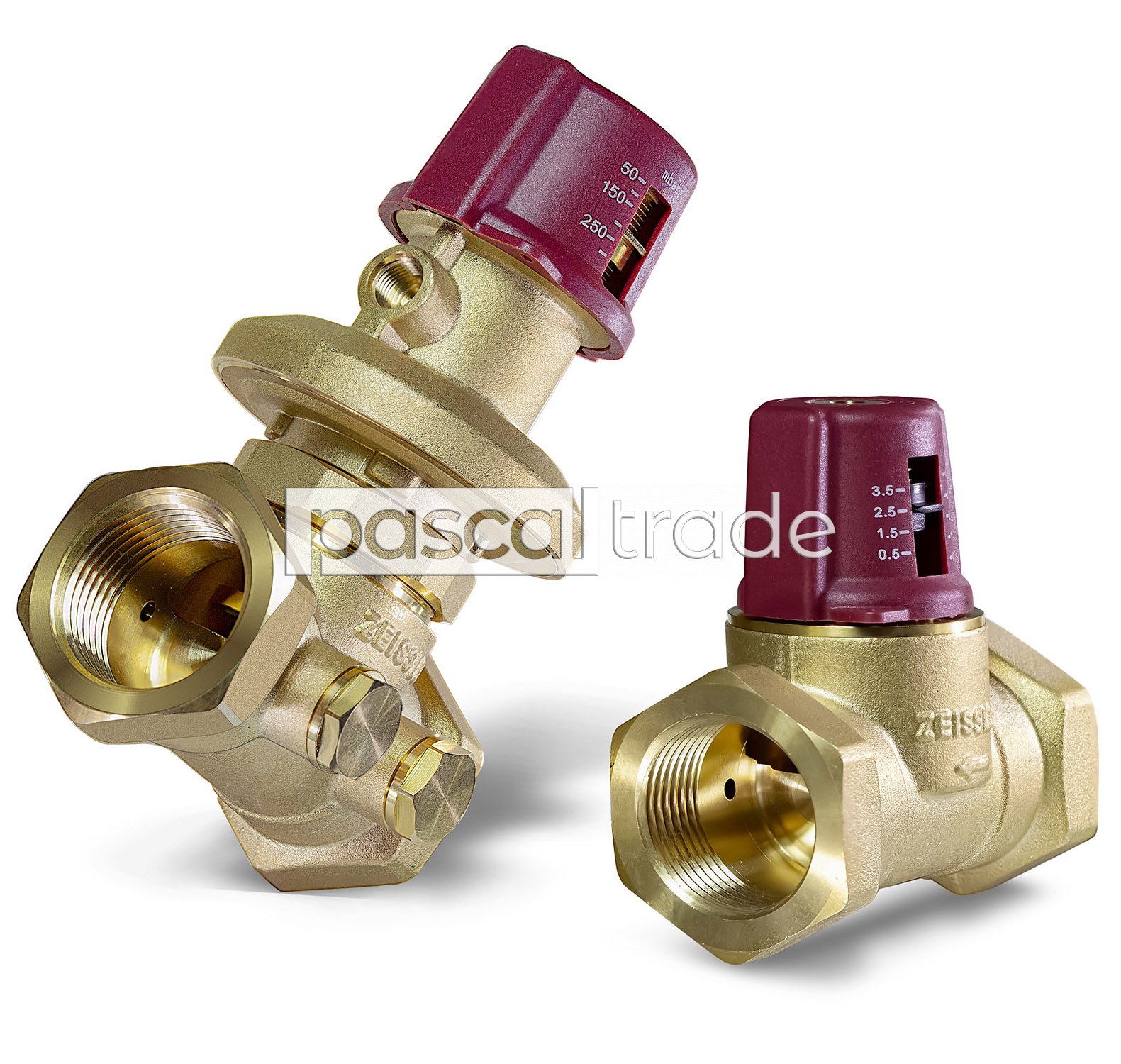

-Регулирующий клапан дифференциального давления серии ZSB.704 и клапан предварительной настройки серии ZSB.705 оснащены функцией блокировки настройки и могут быть закрыты с сохранением установленного значения.

-Клапан предварительной настройки серии ZSB.705 позволяет выполнять точную балансировку расхода теплоносителя, подаваемого на терминалы системы

-Боковые патрубки клапана служат как для присоединения импульсной линии регулятора ZSB.704 так и для подключения электронного прибора, измеряющего перепад давления и расход на клапане. Эти патрубки заглушены резьбовыми пробками

Технические характеристики

Технические характеристики:
Рабочая среда …………………………………………..вода, Вода, гликолевые растворы.
Максимальный процент гликоля ……………………………………….50%.
Номинальное давление ………………………………………………….16бар.
Рабочее давление ………………………………………………………….16бар.
Диапазон температур рабочей среды………………………….10°C-120°C
Точность………………………………………………………………………….15%.
Диапазон допустимой температуры рабочей среды……….0– 90°С.
Шанцы для замера давления……………………….1/4” BP (ISO 228-1) с заглушкой
Материалы изготовления:
Корпус, Шток управления и затвор……………………….Штампованная латунь
……………………………………………………………..Латуни марки ЛС58-3 (ГОСТ 15527-2004)
Уплотнители……………………………………………………………………EPDM
Маховик…………………………………………………………………………..PA6G30
