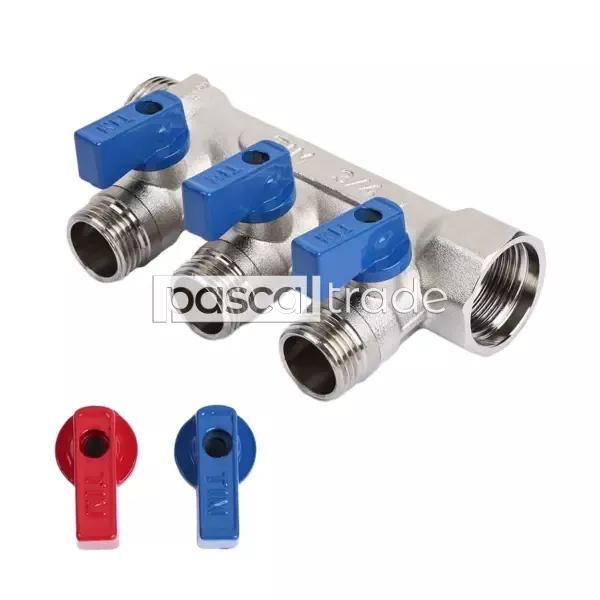

Коллектор с шаровыми кранами ‚под «евроконус»

Коллектор со встроенными регулировочными вентилями состоит из корпуса , головки , штока , ползуна и ручки . Корпус представляет собой трубу, имеющую на одном конце внутреннюю цилиндрическую резьбу, на другом конце — наружную цилиндрическую резьбу, для присоединения к трубопроводу.

Технические характеристики

Сбоку корпус имеет от 2 до 6 отводов, в которых располагаются затворы встроенных шаровых кранов. Все отводы имеют внутреннюю метрическую резьбу для ввинчивания футорки , отверстие под шток и посадочное место для седельного кольца . Расстояние между центрами отводов — 36 мм.( 1/2") или 50 мм.(3/4") Футорка имеет наружную цилиндрическую резьбу 1/2" или 3/4" для присоединения циркуляционных контуров, посадочное место под седельное кольцо с одной стороны и посадочное место под штуцер обжимного фитинга с другой. Корпус и футорки изготовлены из латуни марки CW617N (по DIN EN 12165-2011). Запорным элементом служит латунный хромированный шар , уплотняемый седельными кольцами , выполненными из эластичного тефлона повышенной температурной стойкости (политетрафторэтилен, PTFE). Шар приводится в движение штоком . Шток крана вставлен изнутри корпуса и имеет ограничительный буртик. Шар и шток изготовлены из латуни марки CW614N (по DIN EN 12165-2011), соответствующей марке ЛС58-3 (по ГОСТ 15527-2004). Поверхность шара имеет хромированное покрытие. Герметичность штока обеспечивается с помощью двух уплотнительных колец , изготовленных из синтетического эластомера (этилен пропиленовый каучук, EPDM). На выступающем конце штока с помощью стопорного винта закреплена ручка , выполненная из алюминия (по DIN EN 1676-2010, ГОСТ 4784-97)
